如何規范使用防爆磁力啟動器
作者：管理員 發布時間：2019/11/14 17:06:53 點擊率：151489

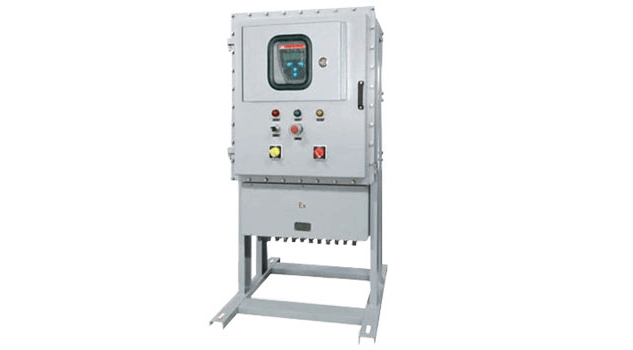

防爆磁力啟動器是一個組合開關，它是把多個電器元件即隔離開關，真空接觸器，熔斷器，控制變壓器，電動機綜合保護器，RC阻容吸收裝置，控制按鈕，近遠控制按鈕及操作手把等裝在一個防爆外殼中。前蓋和操作手把之間都裝有機械和電氣閉鎖，當操作手把在合閘位置時，打不開前蓋。打開前蓋時，應首先把操作手把固定在斷開位置。
防爆磁力啟動器的使用規范如下：
1.接線盒內部三根主線分別標記為x1、x2、x3,三根主輸出線標記為D1、D2、D3。一定要接在對應緊固在外殼的接線柱上。輸入線也稱電源端或電源線，輸出線稱負荷端或負荷線。電源線和負荷線不能接反，電纜第四芯線為接地線，接在接線盒的接地螺絲上。
2.接線盒內部有五個控制線接線柱線號分別是1、2、8、9、13，相應的線號對應緊固在接線柱上，根據所選的控制方式對號接入，近控線有2、9線，遠控線有1、2、9。其中1位啟動源線，2為保持線，9位停止線不能接錯。
3.使用時，根據控制要求調節好控制線路板上近遠控制按鈕。
4.根據實際使用情況計算使用電流，調節好JJDB的整定電流值。JDB應注意“高檔”和“低檔”開關的位置，漏電閉鎖電壓接線應選擇好要求的電源電壓并接入相應接線柱上。
做好上述準備工作后，根據防爆磁力啟動器完好標準處理好外殼各接線喇叭嘴，接線室壓板，前蓋板及接地線，即可通電使用。
防爆磁力啟動器的使用規范如下：
1.接線盒內部三根主線分別標記為x1、x2、x3,三根主輸出線標記為D1、D2、D3。一定要接在對應緊固在外殼的接線柱上。輸入線也稱電源端或電源線，輸出線稱負荷端或負荷線。電源線和負荷線不能接反，電纜第四芯線為接地線，接在接線盒的接地螺絲上。
2.接線盒內部有五個控制線接線柱線號分別是1、2、8、9、13，相應的線號對應緊固在接線柱上，根據所選的控制方式對號接入，近控線有2、9線，遠控線有1、2、9。其中1位啟動源線，2為保持線，9位停止線不能接錯。
3.使用時，根據控制要求調節好控制線路板上近遠控制按鈕。
4.根據實際使用情況計算使用電流，調節好JJDB的整定電流值。JDB應注意“高檔”和“低檔”開關的位置，漏電閉鎖電壓接線應選擇好要求的電源電壓并接入相應接線柱上。
做好上述準備工作后，根據防爆磁力啟動器完好標準處理好外殼各接線喇叭嘴，接線室壓板，前蓋板及接地線，即可通電使用。
